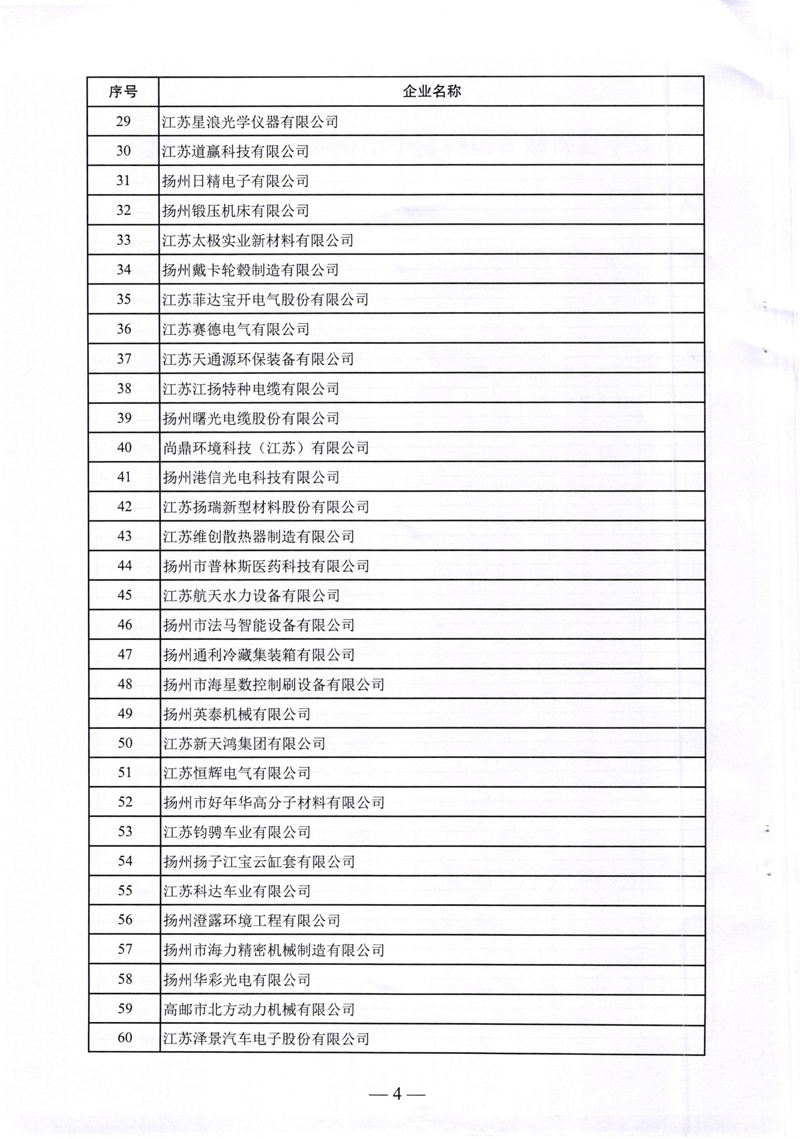

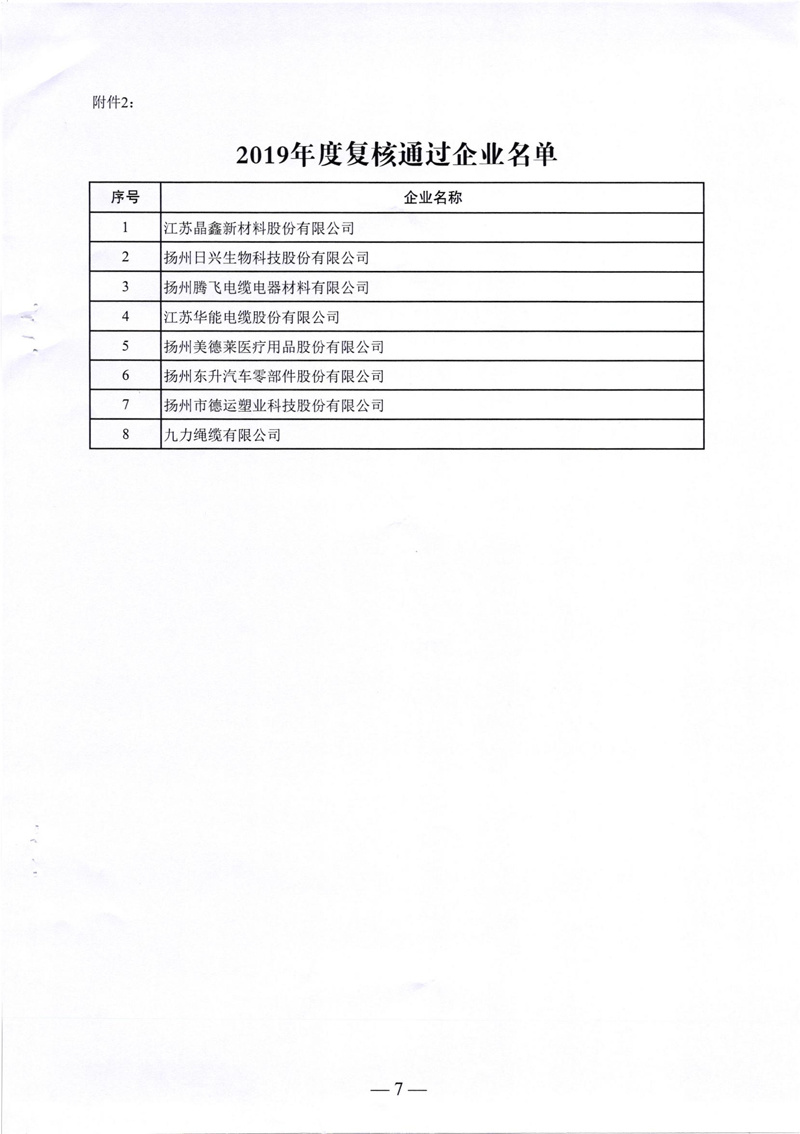

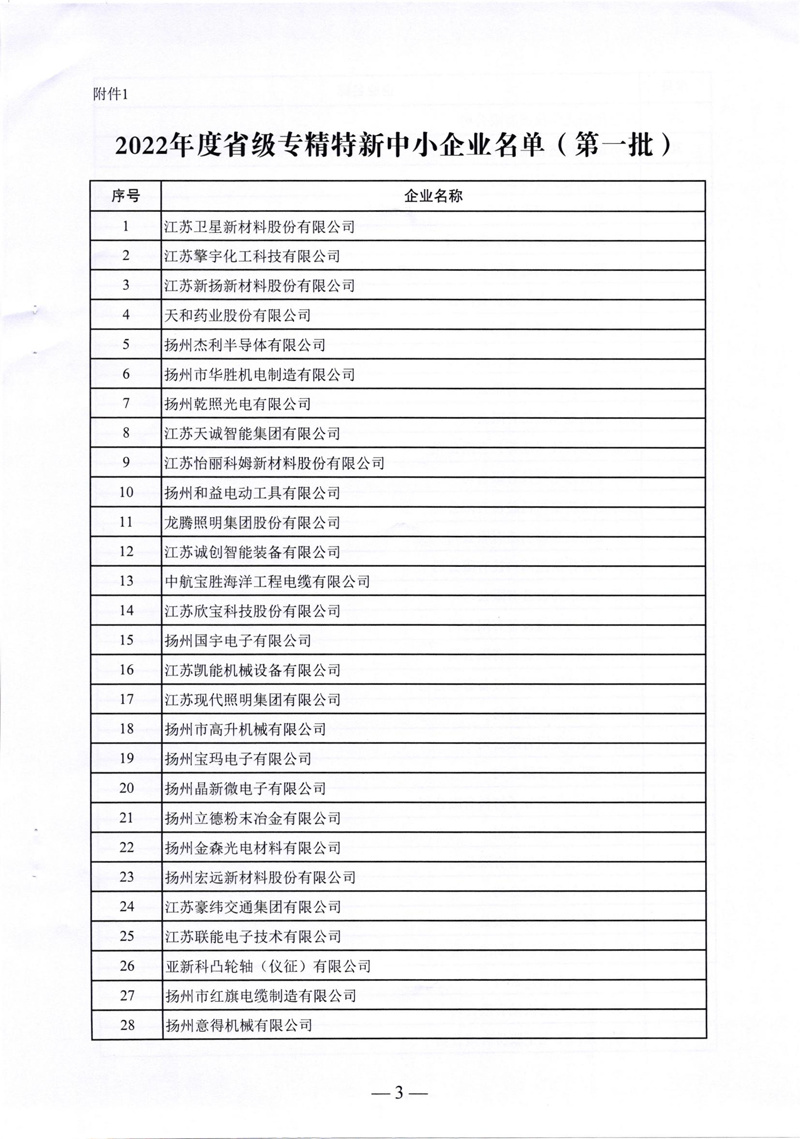

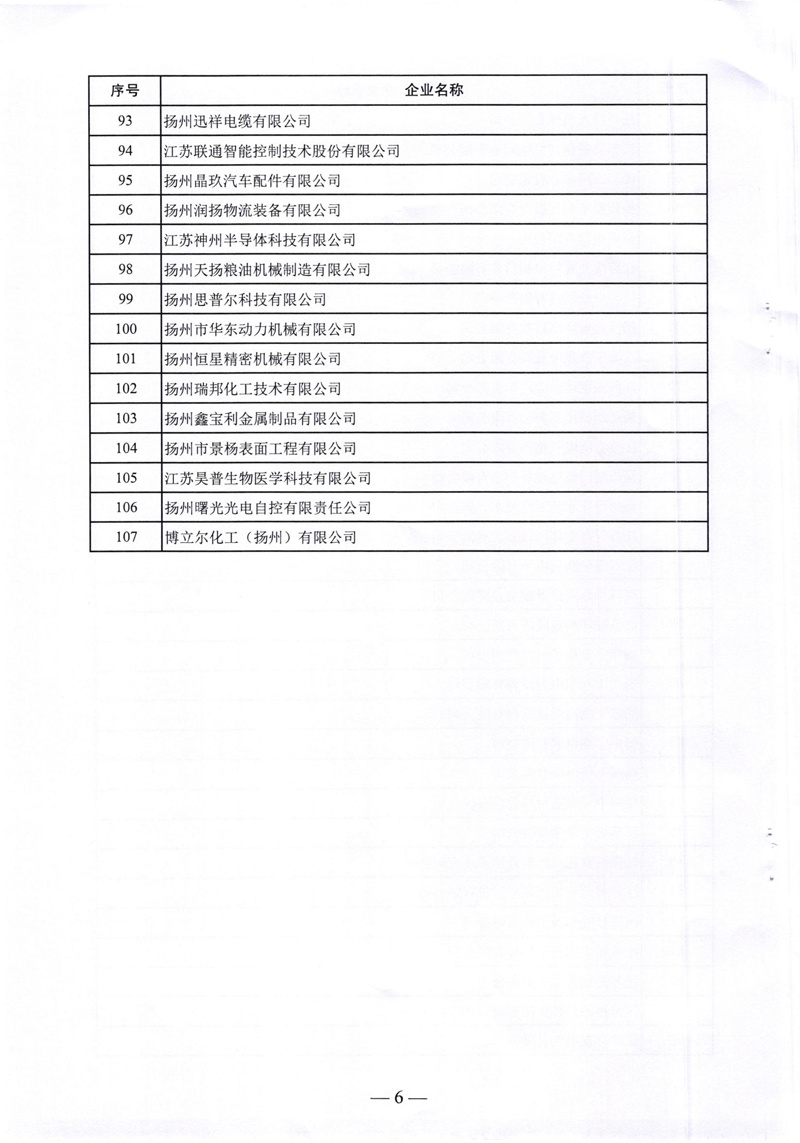

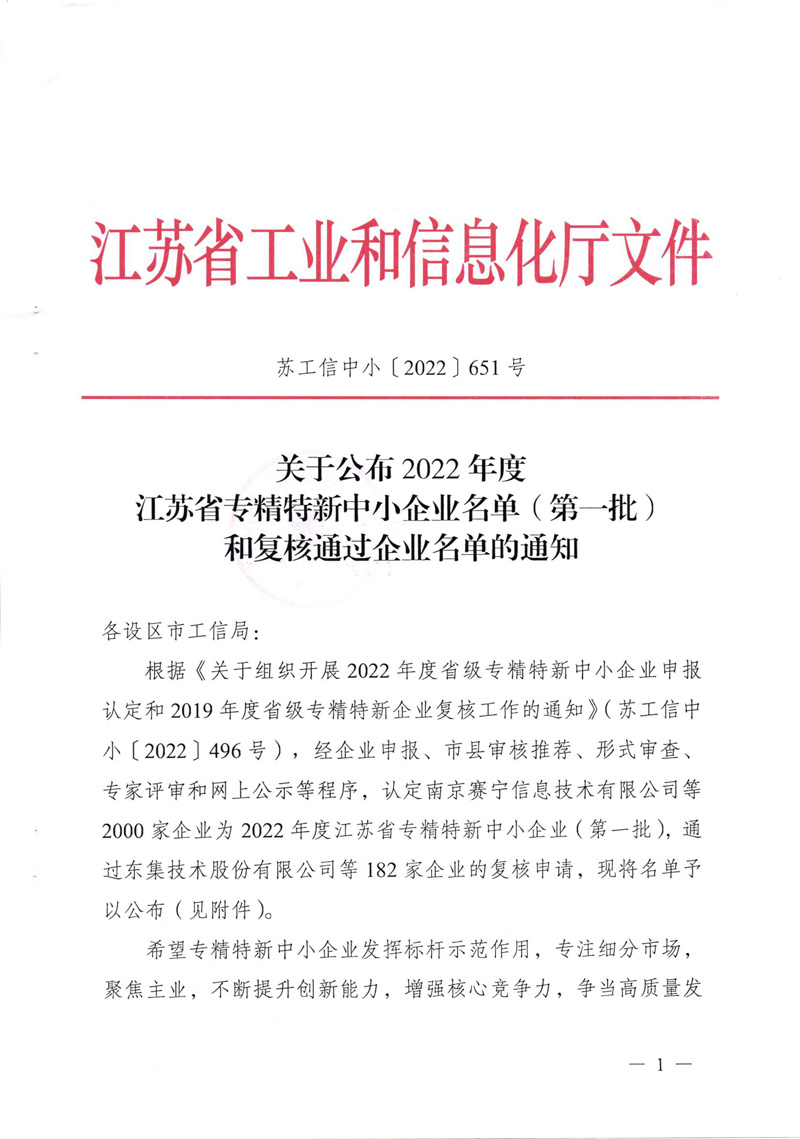

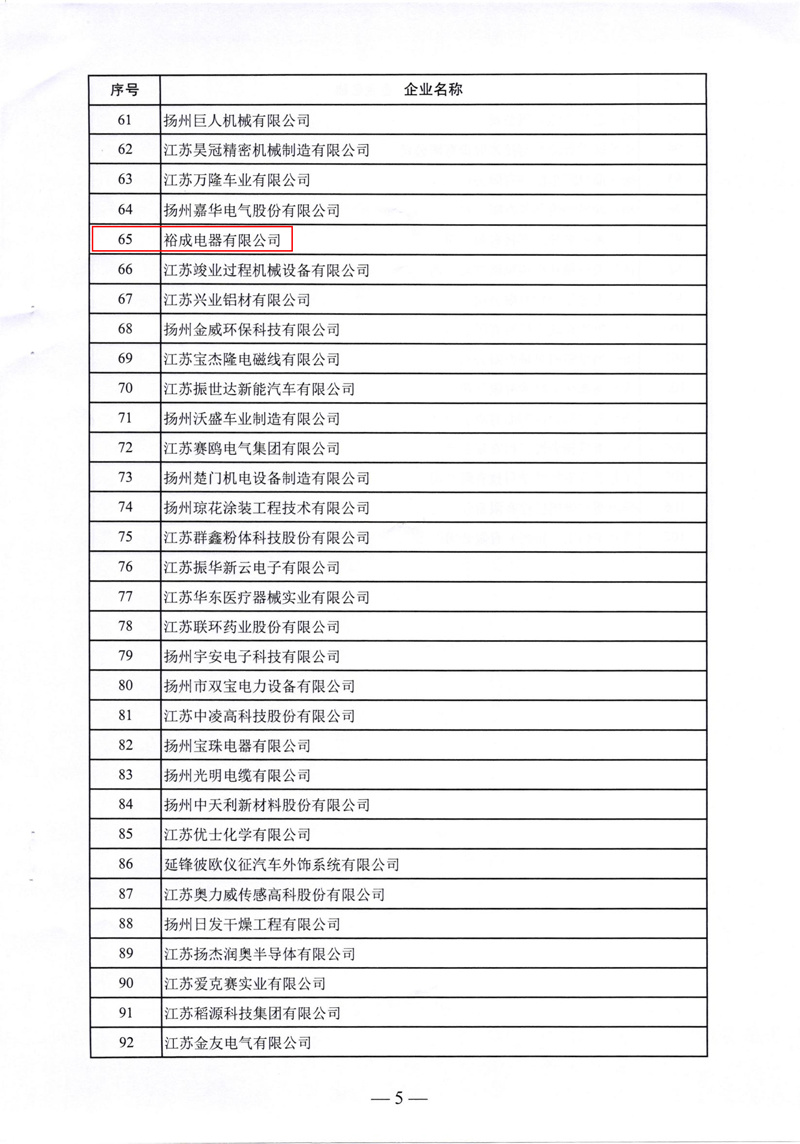

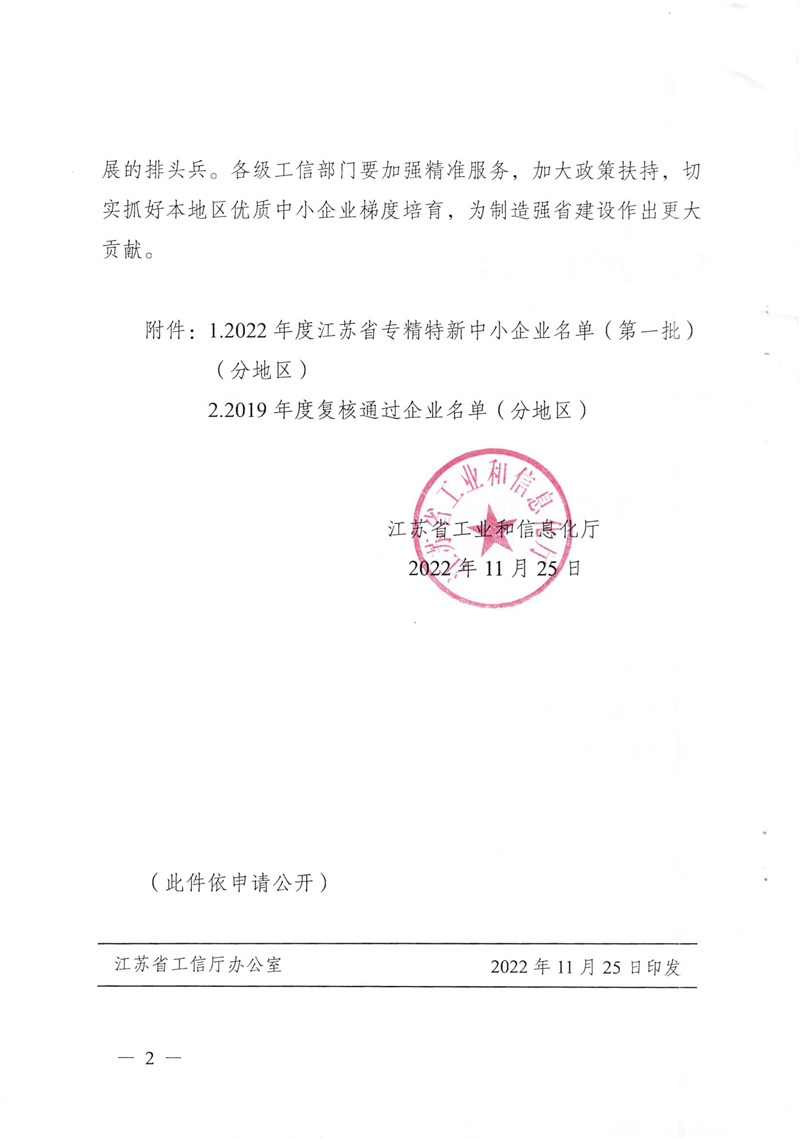

關于公布2022年度江蘇省專精特新中小企業名單（第一批）和復核通過企業名單的通知

關于公布2022年度江蘇省專精特新中小企業名單（第一批）和復核通過企業名單的通知

開關柜設備在維護上的計劃

開關柜(又稱成套開關或成套配電裝置):是以斷路器為主的電氣設備；根據一次電氣接線圖的要求，制造商將相關的高低壓電器(包括控制電器、保護電器和測量電器)、母線、載流導體和絕緣體組裝在封閉或開放的金屬柜中，作為電力系統中接收和分配電能的裝置。 高低壓開關設備和控制柜用作輸電、配電和電力轉換的電氣設備。用于發電、輸電、配電、電力轉換和電氣設備控制。該產品具有簡單可靠的“五防”聯鎖功能，可防止誤操作。外觀新穎，扁平，簡潔，色調均勻，厚重，比例協調。高壓室內的二次線槽采用全金屬保護，使操作更加可靠，具有更加人性化的人機界面和防爆操作的特點。 對于高低壓開關柜的維護，應制定詳細的維護計劃。工作區經過討論修改后，提交部門審批后才能操作。以下五個方面是具體的: (a)真空斷路器維護。清潔斷路器的絕緣體和真空室，并用抹布擦拭。檢查儲能彈簧是否變形和腐蝕。傳動軸轉動靈活，充滿潤滑油。各部分應完好。在開合過程中，螺釘和開口銷因振動而松動，阻礙了機構的正常運行。因此，全數固定螺釘和開口銷應完整可靠。每個螺栓連接牢固，受力均勻。檢查三相接觸指簧應無變形，接觸面應無發熱和變色。 (2)微機保護單元維護。清潔保護裝置的外部端子，并用干燥的扁平油刷刷。各部件應正常完好，無松動和發熱。夾具的保護整定值和制動切換檢查應與臺帳相符，并檢查保護裝置。更換保護裝置前，應仔細檢查裝置類型，新保護裝置提供的兩個版本的圖紙和施工方案應提交給電控部門批準后方可進行。

箱式變電站的特點

箱式變電站的特點： 箱式變電站主要由多回路高壓開關系統、鎧裝母線、變電站綜合自動化系統、通訊、遠動、計量、電容補償及直流電源等電氣單元組合而成，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱體內，機電一體化，全封閉運行，主要有以下特點： 技術先進安 全可靠 箱體部分采用目前國內領 先技術及工藝，外殼一般采用鍍鋁鋅鋼板，框架采用標準集裝箱材料及制作工藝，有良好的防腐性能，保證20年不銹蝕，內封板采用鋁合金扣板，夾層采用防火保溫材料，箱體內安裝空調及除濕裝置，設備運行不受自然氣候環境及外界污染影響，可保證在-40℃～+40℃的惡劣環境下正常運行。箱體內一次設備采用全封閉高壓開關柜(如：xgn型)、干式變壓器、干式互感器、真空斷路器，彈簧操作機構、旋轉隔離開關等國內技術領 先設備，產品無裸露帶電部分，為全封閉、全絕緣結構，完全能達到零觸電事故，全站可實現無油化運行，安 全性高，二次采用微機綜合自動化系統，可實現無人值守。

低壓開關柜的防護等級的選擇

低壓開關柜的防護等級是任何一個開關柜有的一個重要的技術參數，防護等級一般用IPxx來標示，那么我們在設計開關柜時，如何來設定開關柜的防護等級呢？今天山西開關柜廠家錦泰恒就來給大家介紹一下。 低壓開關柜的IP防護型式有兩種用途：其一是防止工作人員因為疏忽而觸及帶電部分，其二是防止柜內安裝的電氣設備遭受塵埃和水的侵害。防護型式IP等級的意義我們之前也介紹過。 對于一般的低壓開關柜來說，默認的IP防護等級為IP30或IP40。 但從低壓開關柜的使用來看，變電站的工作人員都希望低壓開關柜能有較高的IP防護等級，但高IP防護等級卻直接影響了低壓開關柜的散熱效率，因此造成低壓開關柜全面降容。若將不合理的高IP防護等級的開關柜直接安裝投運，必將因為發熱嚴重而造成系統停止運作或發生故障。 所以低壓開關柜的設計者和使用者在確定低壓開關柜的方案和結構是務必要注意。

箱變的低壓總配電柜的配置

箱變低壓總配電柜一般需要配置進線低壓隔離開關、低壓總斷路器和低壓總計量裝置。低壓隔離開關是為了滿足日常檢修維護的需要，必須安裝。低壓總斷路器根據變壓器容量和斷路器安裝處的短路電流來選擇。 變壓器低壓主斷路器一般選用框架式智能型斷路器，其選擇與整定要求如下。 (1)斷路器的額定電流。一般選用變壓器容量值的2.0～2.5倍即可。相應的額定開斷電流均大于變壓器低壓側的短路電流值，很少需要校驗。 (2)長延時(即反時限、過負荷)過電流脫扣器整定電流Lset，要求滿足In≤Iset1≤Iz。其中，In為變壓器低壓側額定電流，Iz為低壓母線載流量。為使變電器容量得以充分利用而又不影響其使用壽命，Iset1宜等于或接近于In。 (3)短延時(即定時限、過電流)過電流且脫扣器整定電流Iset2，要求滿足1.2Ifj≤Iset2≤Id/1.3。其中，Ifj為變壓器短時負荷尖峰電流，Id為變壓器單相接地故障電流。此要求對于D，yn11接線的變壓器容易滿足，但對于Y，yn0接線的變壓器則不易滿足，這也是箱變多采用D，yn11變壓器的原因。 變壓器低壓總斷路器的短延時過電流脫扣器整定時間一般為0.6 s，可以保證與下一級斷路器的時間級差不小于0.2 s。 (4)瞬時過電流脫扣器整定電流Iset3。由于有短延時過電流保護，為了保證更好的選擇性，Iset3值可以整定得大些，一般取Iset1，值的12～15倍。 因變壓器低壓總斷路器與各出線的斷路器都安裝在相隔不過幾米的低壓配電屏內，根據運行經驗，在此范圍內發生短路和接地故障的概率非常小，故可不設置瞬時過電流保護，以避免出線故障時造成無選擇性動作。 低壓總配電柜中的計量裝置包含0.2 s級的低壓電流互感器、有功電能表、無功電能表等。 目前，各地供電企業對計量裝置要求越來越嚴格，對該部分的配件均要經過當?shù)毓╇娖髽I(yè)有關部門核驗合格后方可安裝。為減輕抄表工作量，還可安裝遠抄集中器，電能表選用智能型實現遠程抄表。為便于監測和調整三相負荷平衡，有功電能表由1只三相四線電能表改為3只單相電能表?；虬惭b1只多功能電子式電能表，即可監測三相電能，又可實現無功電能查詢。

箱式變電站如何配置

一、箱變高壓側配置 箱變根據高壓側的一次接線方式，分為終端型和環網型。不需考慮另外接線的就是終端型箱變：如果高壓側為一進多出或是多進一出的(多為一進兩出或三出，或是兩進一出或兩出)，均可視為環網型箱變。 歐式箱變高壓側有斷路器配置的．也有負荷開關—熔斷器組合保護的。考慮到箱變造價，對于容量不超過800 kV·A的箱變且高壓側保護配置要求不高時，多采用后者。 歐式箱變內配置的高壓負荷開關多為FLN-12型六氟化硫負荷開關。 保護用高壓熔斷器熔體的額定電流按下式選擇： Irr=KIgmax 式中　 Irr——熔體的額定電流，A； 　　　 K——系數，一般可取1.3： 　　　 Igmax——變壓器高壓側額定電流。 考慮操作和檢修上的安全，歐式箱變高壓側配置應符合以下要求。 (1)負荷開關在斷開狀態時有接地裝置，確保檢修安全。 (2)負荷開關與隔離開關保證相互閉鎖，確保操作安全。 美式箱變由于高壓負荷開關一熔斷器組合電器與變壓器合二為一，組裝在同一個油浸的箱體內，包括位置負荷開關、后備熔斷器、插入式熔斷器及變壓器。其環網型式是通過轉換位置負荷開關內部連接端頭實現的。
